El rectificado de precisión desempeña un papel fundamental en la fabricación actual, ya que permite la producción de componentes con tolerancias ajustadas y acabados superficiales excepcionales. Su importancia abarca múltiples sectores, garantizando que las piezas cumplan con los más estrictos estándares de calidad y rendimiento. Kingstone Robotics se distingue por ofrecer soluciones de rectificado y pulido adaptadas específicamente a las necesidades de cada industria, lo que contribuye a mejorar la eficiencia de la producción y a garantizar una calidad de producto uniforme.

Fundamentos del rectificado de precisión

El rectificado de precisión es un proceso de mecanizado que utiliza una muela abrasiva giratoria para eliminar material de una pieza con una profundidad de corte mínima. Este método permite obtener una alta precisión dimensional y acabados superficiales finos. En comparación con otras técnicas de mecanizado, el rectificado de precisión ofrece ventajas únicas, como la capacidad de lograr tolerancias ajustadas y una calidad superficial superior, lo que lo hace indispensable para la fabricación de componentes de alta precisión.

Principales tipos de rectificado de precisión

1. Rectificado cilíndrico

• Definición y principios: El rectificado cilíndrico consiste en la rotación de la pieza de trabajo alrededor de su eje mientras está en contacto con una muela abrasiva, lo que permite la eliminación de material de la superficie externa.
• Flujo de trabajo del proceso: Los pasos típicos incluyen sujetar la pieza de trabajo, alinearla con precisión, realizar la operación de rectificado y medir el resultado para garantizar el cumplimiento de las especificaciones.
• Precisión y calidad de la superficie: Este proceso permite alcanzar tolerancias dimensionales de ±0,0025 mm y valores de rugosidad superficial que oscilan entre Ra 0,1 y 0,4 µm.
• Características técnicas y ventajas: El rectificado cilíndrico es conocido por su alta precisión y su capacidad para producir acabados superficiales lisos, lo que lo hace adecuado para componentes que requieren dimensiones exactas e integridad superficial.
• Aplicaciones típicas: Se utiliza comúnmente para el mecanizado de ejes, ejes de engranajes y el rectificado de precisión de anillos de cojinetes.

2. Rectificado sin centros

• Definición y principios del proceso: El rectificado sin centros elimina la necesidad de centros de soporte para la pieza. En su lugar, la pieza se apoya en una cuchilla y se regula mediante una rueda de control mientras se rectifica con la muela abrasiva.
• Variaciones del proceso: Incluye el rectificado con avance continuo, donde la pieza de trabajo pasa a través del área de rectificado de forma continua, y el rectificado con avance integrado, adecuado para formas complejas que requieren un rectificado preciso en áreas específicas.
• Ventajas sobre el molido tradicional: Ofrece mayor eficiencia y es ideal para la producción en masa gracias a su funcionamiento continuo y a la reducción de los tiempos de preparación.
• Características técnicas: Capaz de lograr tolerancias de diámetro de ±0,002 mm y acabados superficiales con valores Ra entre 0,05 y 0,2 µm.
• Aplicaciones típicas: Ideal para la producción en masa de rodillos de aguja, vástagos de pistón hidráulicos y componentes de precisión en dispositivos médicos.

3. Rectificado interno

• Definición y flujo de trabajo del proceso: El rectificado interno se centra en el mecanizado de las superficies internas de las piezas utilizando una muela abrasiva especializada.
• Implementación del proceso: Consiste en asegurar la pieza de trabajo, posicionar la muela abrasiva interna y ejecutar la operación de rectificado para lograr las dimensiones internas deseadas.
• Características técnicas: Capaz de alcanzar tolerancias de diámetro interno de alrededor de ±0,002 mm, adecuado para geometrías internas complejas.
• Aplicaciones típicas: Se utiliza comúnmente en el mecanizado de precisión de orificios de cilindros hidráulicos, orificios de cilindros de motor y diámetros internos de anillos de cojinetes.

4. Rectificado de superficies

• Definición y explicación del proceso: El rectificado de superficies consiste en utilizar una muela abrasiva giratoria para producir una superficie plana en una pieza de trabajo.
• Pasos del proceso: Incluyen fijar la pieza de trabajo en la mesa de rectificado, controlar la planitud, realizar la operación de rectificado e inspeccionar el acabado de la superficie.
• Características técnicas y ventajas: Logra acabados superficiales tan finos como Ra 0,05 µm y mantiene la planitud dentro de ±0,005 mm.
• Aplicaciones típicas: Se utiliza en el mecanizado de componentes de moldes, guías de precisión y superficies planas de piezas de semiconductores.

5. Rectificado de plantillas

• Definición y principios: El rectificado con plantillas se emplea para el mecanizado de geometrías complejas y orificios de alta precisión mediante una rectificadora especializada equipada con un husillo de alta velocidad.
• Características técnicas: Ofrece una precisión a nivel micrométrico, con tolerancias de ±0,001 mm, y es capaz de producir formas complejas y ubicaciones de orificios precisas.
• Aplicaciones típicas: Se utiliza en la fabricación de componentes de moldes de precisión, piezas aeroespaciales y componentes micromecánicos.

6. Rectificado de avance lento

• Definición y descripción del proceso: El rectificado de avance lento implica cortes profundos con velocidades de avance bajas, lo que permite una eliminación significativa de material en una sola pasada.
• Ventajas técnicas: Proporciona altas tasas de remoción de material manteniendo la precisión, reduciendo la deformación de la pieza de trabajo y minimizando la zona afectada por el calor.
• Aplicaciones típicas: Se utiliza en el mecanizado de las raíces de las palas de turbinas de gas, formas de ranuras complejas y en el procesamiento eficiente de componentes de motores aeroespaciales.

7. Rectificado con disco simple y doble

• Definición y principios básicos: Consiste en rectificar una o ambas caras de una pieza de trabajo utilizando discos abrasivos.
• Ventajas técnicas: Altamente eficiente para la producción en masa, garantizando un control preciso del espesor y el paralelismo de la pieza con una tolerancia de ±0,002 mm.
• Aplicaciones típicas: Se utiliza en el procesamiento por lotes de piezas de automoción como discos y calces de freno, placas de válvulas hidráulicas y componentes de instrumentos de precisión.

8. Rectificado externo (Explicación ampliada)

El rectificado externo se utiliza para dar un acabado de alta precisión a las superficies exteriores de los componentes cilíndricos.

• Rectificado cilíndrico universal : Permite trabajar tanto en superficies externas como en algunas internas; adecuado para formas complejas como conos y contornos.
• Rectificado cilíndrico de precisión : Ofrece tolerancias extremadamente ajustadas y acabados finos, ideales para aplicaciones que exigen una alta precisión dimensional.
• Rectificado cilíndrico de alta resistencia : diseñado para componentes grandes y pesados, como rodillos y ejes, lo que garantiza un rendimiento constante en condiciones de carga industrial.

9. Rectificado superabrasivo

• Definición y principios básicos: Utiliza abrasivos ultraduros como el diamante o el nitruro de boro cúbico (CBN) para moler materiales excepcionalmente duros con alta precisión.
• Ventajas técnicas: Ofrece una mayor vida útil de la rueda y mantiene el filo durante períodos más prolongados, lo que reduce la necesidad de cambiar de herramienta. Permite una precisión micrométrica y acabados superficiales superiores, incluso en piezas tratadas térmicamente o ultraduras.
• Aplicaciones típicas: Se utiliza en el rectificado de precisión de piezas de moldes de carburo, el afilado de herramientas de corte de acero de alta velocidad y acero para herramientas, y el mecanizado fino de componentes electrónicos que requieren tolerancias dimensionales estrictas.

Aplicaciones industriales del rectificado de precisión

1. Componentes de vehículos comerciales

Componentes clave de los sistemas de transmisión y del chasis

El rectificado de precisión es fundamental en la fabricación de piezas para vehículos comerciales, como ejes de transmisión, engranajes, ejes y juntas de dirección, que deben soportar cargas pesadas y un uso prolongado. Un rectificado preciso garantiza un ajuste perfecto, reduce las vibraciones y prolonga la vida útil.

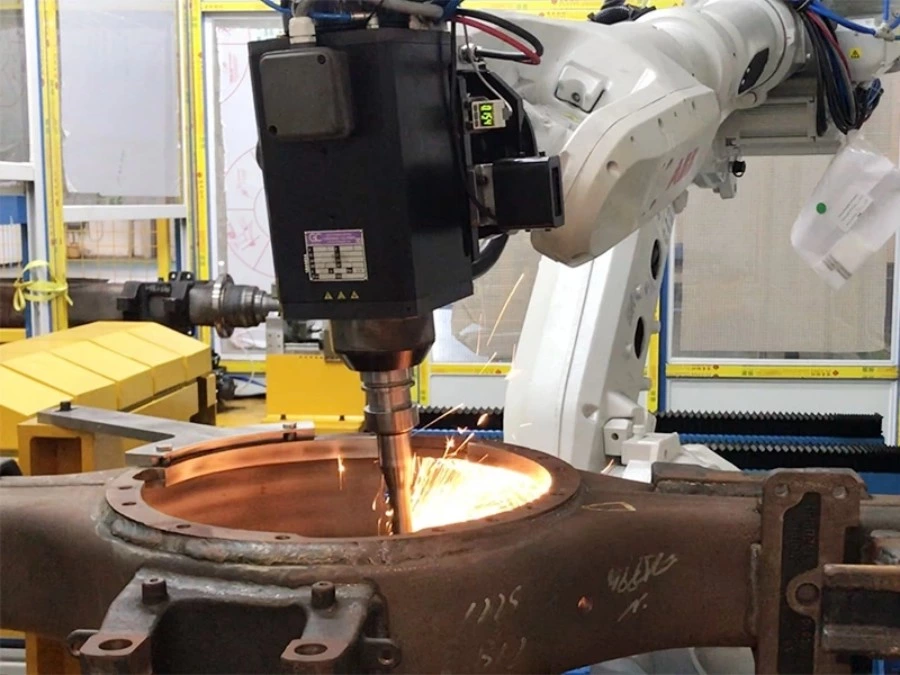

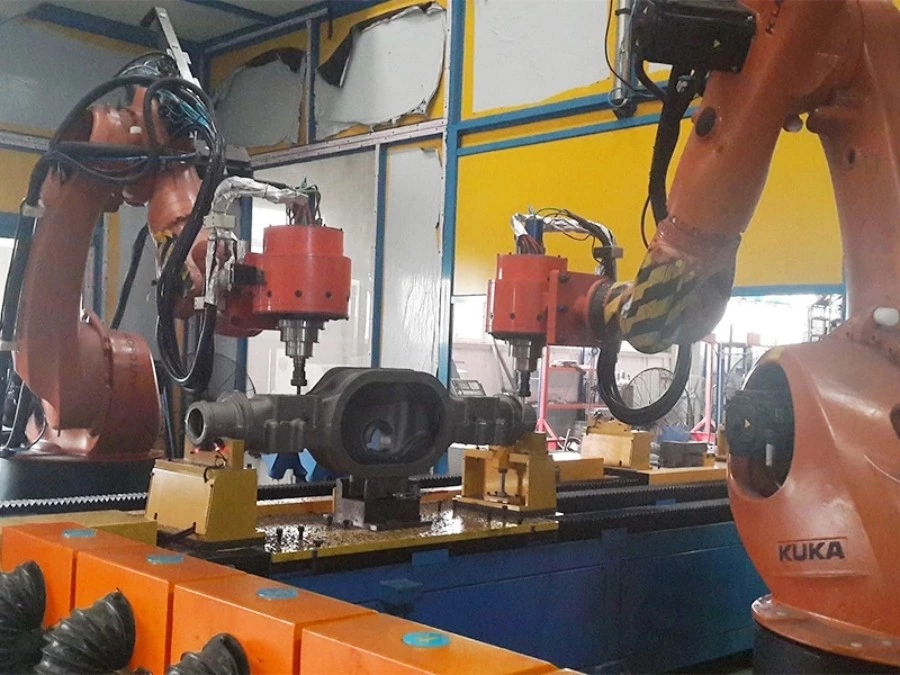

Rectificado y desbarbado de ejes de transmisión para vehículos comerciales

Kingstone Robotics ofrece soluciones de rectificado automatizadas diseñadas a medida para componentes grandes y complejos. Nuestros sistemas utilizan control de fuerza adaptativo y trayectorias programables para mantener la uniformidad entre lotes. Esta automatización mejora la eficiencia, reduce el trabajo manual y garantiza una calidad fiable en la producción a gran escala.

Rectificado del eje de transmisión

Lectura relacionada: Cómo el pulido robótico está transformando la fabricación de piezas fundidas

2. Componentes de vehículos de pasajeros

Motores, reductores y sistemas de baterías

El rectificado de precisión es esencial para la fabricación de componentes clave de vehículos de pasajeros, como bloques de motor, cigüeñales, engranajes reductores y conectores de batería. Estas piezas requieren una precisión a nivel micrométrico para reducir la fricción, mejorar la eficiencia y garantizar un funcionamiento fiable.

Los cigüeñales deben rectificarse con precisión para lograr una redondez óptima y así garantizar una lubricación adecuada, mientras que los conectores de las baterías necesitan superficies lisas y conductoras.

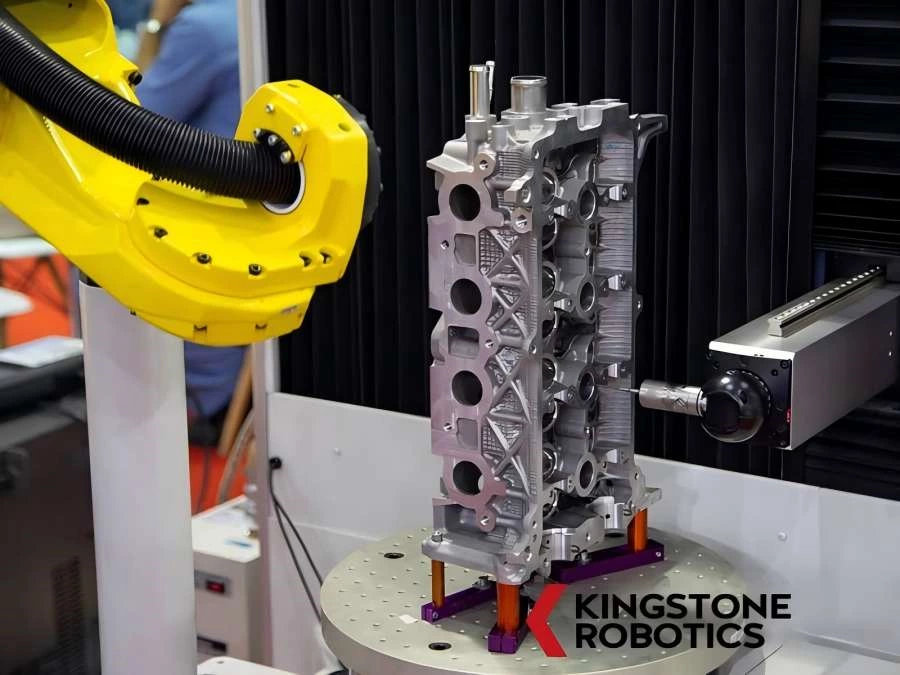

Granulación de la pieza de la carcasa del motor del automóvil

Kingstone Robotics ofrece sistemas de pulido automatizados que procesan diversos materiales con precisión constante. Nuestras soluciones robóticas integran control de presión y monitorización en tiempo real para mejorar la calidad de la superficie, reducir errores y optimizar la producción automotriz a gran escala.

Lectura relacionada: Aplicación de sistemas de rectificado robótico en la fabricación de piezas de automóviles

La evolución del pulido robótico en la fabricación de piezas de automóviles

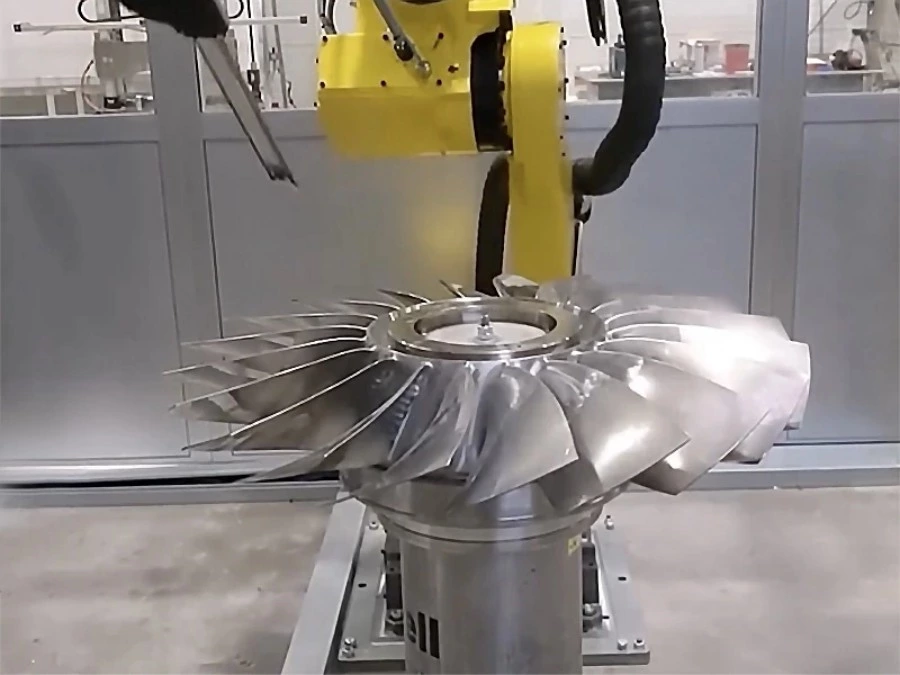

3. Componentes de motores aeroespaciales

Revestimientos de aeronaves, álabes de compresores, álabes de ventiladores y álabes de turbinas.

Los componentes aeroespaciales, como las palas de turbinas y compresores, requieren un rectificado de ultraprecisión para cumplir con las exigencias aerodinámicas y térmicas. Estas piezas tienen formas tridimensionales complejas y deben mantener tolerancias de micras para garantizar su rendimiento y seguridad.

Las superficies exteriores y de las palas de los aviones deben estar rectificadas de forma uniforme para minimizar la resistencia al aire, resistir la fatiga y evitar la tensión en el material.

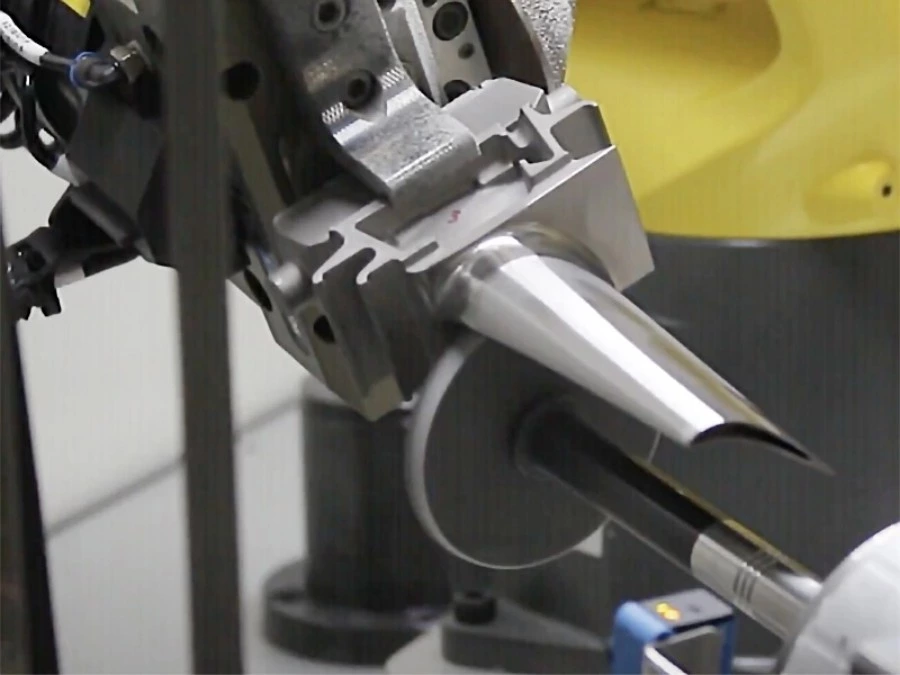

Rectificado de compresores aeroespaciales

Kingstone Robotics ofrece sistemas de rectificado robótico con brazos multieje y control de fuerza en tiempo real, ideales para superficies aeroespaciales curvas. Nuestras soluciones garantizan un acabado uniforme y cumplen con los estrictos estándares de trazabilidad y calidad de la industria aeronáutica.

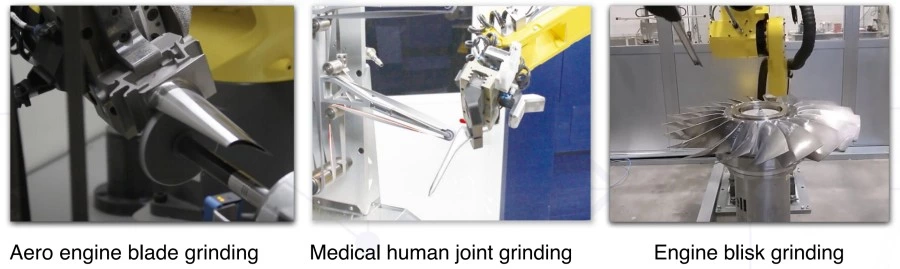

Rectificado de álabes de turbinas de aeronaves aeroespaciales

4. Transporte ferroviario

Bogies, desvíos, vías y ruedas

El rectificado de precisión es fundamental tanto en la fabricación como en el mantenimiento de los componentes del transporte ferroviario. Piezas como bogies, raíles, ruedas y desvíos deben cumplir con estrictos requisitos de perfil y planitud para garantizar un funcionamiento seguro y fluido del tren.

El rectificado restaura las superficies desgastadas, previene las vibraciones y ayuda a mantener un contacto óptimo entre la rueda y el riel. El rectificado de los desvíos también reduce el riesgo de descarrilamiento.

Kingstone Robotics ofrece sistemas de rectificado automatizados para componentes ferroviarios de gran tamaño. Nuestras soluciones incluyen movimiento programable, control de fuerza adaptativo y soporte para piezas pesadas, ideales para su uso en producción y mantenimiento.

Ventajas de Kingstone Robotics en el rectificado y pulido personalizados.

1. Colaboración técnica e investigación y desarrollo.

Kingstone Robotics mantiene sólidas alianzas técnicas con proveedores de sistemas robóticos de renombre mundial, como FANUC , KUKA y ABB . Estas colaboraciones permiten la integración de plataformas robóticas fiables y de alto rendimiento en sus soluciones de rectificado y pulido. Gracias a este ecosistema de tecnología de automatización avanzada, Kingstone garantiza que sus sistemas cumplan con los rigurosos estándares de las aplicaciones industriales modernas.

Paralelamente, Kingstone Robotics destina importantes recursos a la investigación y el desarrollo . Nuestros equipos de I+D innovan continuamente en áreas como la retroalimentación mediante sensores de fuerza, la planificación adaptativa de trayectorias y la optimización de herramientas abrasivas. Este enfoque en la innovación les permite desarrollar sistemas que no solo son específicos para cada aplicación, sino también escalables y modulares. Como resultado, Kingstone puede ofrecer soluciones a medida para una amplia gama de industrias, desde la aeroespacial hasta la de bienes de consumo, ayudando a sus clientes a mejorar la calidad de la producción, reducir el tiempo de inactividad y abordar desafíos complejos de acabado.

2. Experiencia en múltiples sectores.

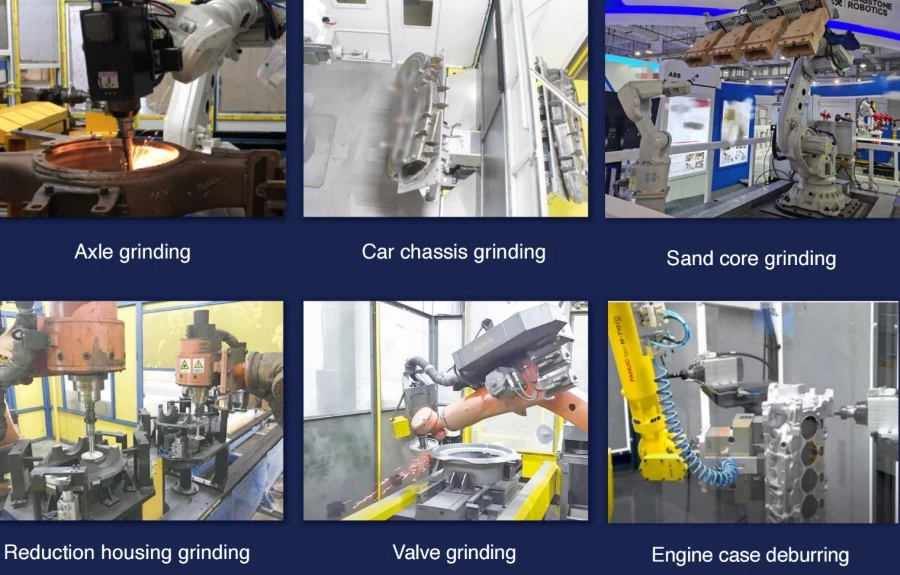

Kingstone Robotics cuenta con una sólida trayectoria en una amplia gama de industrias. Sus sistemas robóticos de rectificado y pulido se han implementado con éxito en la industria automotriz , sanitarios , herrajes arquitectónicos , dispositivos médicos y herramientas industriales , cada una con sus propios requisitos de material, superficie y dimensiones.

Esta amplia experiencia permite a la empresa ofrecer soluciones personalizadas adaptadas a geometrías de piezas específicas, estándares de acabado superficial y flujos de trabajo de producción. Ya sea trabajando con componentes de fontanería de hierro fundido, instrumental quirúrgico de acero inoxidable o piezas de aluminio para automóviles, Kingstone proporciona soluciones de automatización optimizadas para procesos y de alta repetibilidad. Nuestro enfoque incluye pruebas de viabilidad, diseño de la disposición de celdas robóticas y ajuste de parámetros para garantizar una integración perfecta en la línea de producción del cliente. Esta experiencia específica del sector refuerza su reputación como proveedor de confianza de sistemas de rectificado y pulido fiables y de alta calidad.

3. Automatización e inteligencia

Mediante el uso de plataformas robóticas industriales , Kingstone Robotics automatiza todo el proceso de rectificado y pulido, minimizando la dependencia del trabajo manual y mejorando significativamente la uniformidad y la seguridad de la producción. Sus células robóticas están equipadas con brazos multieje , mesas giratorias y herramientas intercambiables , lo que las hace adaptables a una amplia variedad de tamaños de componentes y perfiles de superficie.

Además de la automatización del hardware, los sistemas Kingstone incorporan software de control inteligente . Estos sistemas inteligentes cuentan con detección de fuerza en tiempo real, compensación automática del desgaste de la herramienta y corrección de procesos basada en retroalimentación. Esto permite una remoción de material de alta precisión y acabados superficiales uniformes, incluso en superficies irregulares o complejas. Estas capacidades son especialmente valiosas en sectores como el aeroespacial, donde las tolerancias a nivel micrométrico y la calidad de la superficie impactan directamente en el rendimiento y el cumplimiento de las normativas de los componentes.

Conclusión

El rectificado de precisión sigue siendo un pilar fundamental de la fabricación moderna, ya que ofrece capacidades inigualables para lograr tolerancias dimensionales exactas, acabados superficiales finos y la posibilidad de mecanizar geometrías complejas en materiales exigentes. A medida que las industrias avanzan hacia un mayor rendimiento y un control de calidad más estricto, la importancia de los procesos de acabado consistentes y de alta precisión no hace más que aumentar.

Gracias a sus avanzadas tecnologías de automatización y su profundo conocimiento del sector, Kingstone Robotics se ha consolidado como un proveedor clave de sistemas personalizados de rectificado y pulido. Mediante la combinación de control robótico, mecanismos de retroalimentación inteligentes y un diseño de sistema flexible, Kingstone permite a los fabricantes satisfacer la creciente demanda de precisión, uniformidad y eficiencia en la producción.

Desde la industria automotriz y aeroespacial hasta la médica y ferroviaria, las soluciones de Kingstone dan soporte a una amplia gama de aplicaciones de alto valor donde el rectificado de precisión es fundamental para el rendimiento y la seguridad de las piezas. A medida que la producción industrial continúa evolucionando, Kingstone Robotics se posiciona a la vanguardia, ofreciendo a los fabricantes una vía fiable hacia procesos de acabado más inteligentes y eficientes que mejoran la calidad del producto y reducen los costes operativos.
